MODELO CHP -12

Esta máquina realiza 2,9 m./minuto de chaflán para alojar cordones de soldadura con una profundidad de 12 mn. en placas hasta de 40 mm. de espesor y 40 kg/mm2 de resistencia.
Todas las máquinas pueden ser equipadas con dispositivos variadores de ángulos my de 35° -37,5° -45°.
This machine performs 2,9 m/minute bevel to receive welding seams 12 mm. depth in plates up
to 40mm. thickness and 40 kg/sq. mm strength.
All machines can be fitted with 35° -37,5° -45° angle varying devices.
Cette machine éxécute 2,9 m/minute de chanfrein pour des soudures continues avec un profondeur de 12 mm. Sur des planches jusqu’á 40 mm. d’épaisseur et 40 kg/mm2 de resistence.
Toutes les machines peuvent être équipées avec des dispositifs variateurs d’angles de 35° -37,5°
-45°.

CHARACTERISTICAS -   CHARACTERISTICS -   CHARACTERISTIQUES -


Potencia del motor ………………… 3 C.V.
Voltaje ………………… 220/380 V. 50 Hz.
                                     440 V. 60 Hz.
Caja eléctrica : con disparo a mínima tensión
Seta emergencia y
Protección magnetotermica
Interruptor inversor de marchas
Longitud de chaflanado
por minuto …………………………… 2,9 m.
Profundidad máx. de chaflán
en materiales de 40 kg/mm…… 12 mm.
Profundidad máx. de chaflán
en materiales de 50 kg/mm…… 10 mm.
Angulo de chaflaando ……………… 30°
Espesor de chapa …………… 6 a 40 mm.
Peso neto de la máquina ……… 65 kg.



Motor power …………………….. 3HP.
Voltage …………….. 220/380 V. 50 Hz.
                                    440 V. 60 Hz.
Electric box: with minimum voltage trip
switch, emergency
Mushroom-type stop button and
magneto – thermal protection
Running inversor – switch
Bevelling length per minute …… 2,9 m.
Max. bevel depth with
40 kg/ mm2. materials ………… 12 mm.
Max. bevel depth with
50 kg/ mm2. materials ………… 10 mm.
Bevelling angle …………………………30°
Bevelling angle thickness…6 to 40 mm.
Net weight of the machine …… 65 Kg.


Puissance du moteur ……………… 3 C.V.
Voltage ………………… 220/380 V. 50 Hz.
                                       440 V. 60 Hz.
Boîte électirique : avec déclenchement
á tension minimum
Bouton d’arrêt d’émergence et protection magnétothermique
Interrupteur inverseur de marches
Longueur de chanfreinage par minute …………2,9 m.
Profondeur máx. de chanfrein
Avec des matériaux de 40 Kg/mm …………….12mm.
Profondeur máx. de chanfrein
Avec des matériaux de 50 Kg/mm …………10mm.
Angle de chanfreinage ………… 30°
Epaiseur de la tole ……… 6 à 40 mm.
Poids net de la machine ……… 65 Kg.

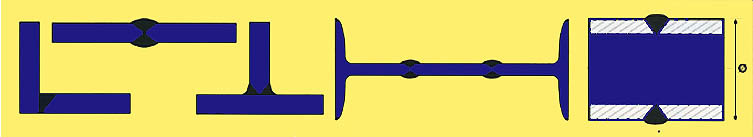

MATERIAL / MATERIALS / MATERIAUX
